国标与 DEKRA 电动
应用范围适用于电动汽车充电设备及充电接口或具有对充电饱和、安全预警等方面的控制信号传输功能的车辆充放电预警控制系统。电缆结构1.导体:精细无氧铜丝，符合GB/T3956-2008中5类或6类软铜导线2.绝缘:热塑性弹性体(TPE)3.颜色识别:优先采用 GB/T33594 芯线色谱，也可根据客户需求定制4.绞合:各组件绞合在一起5.屏蔽:铜丝屏蔽(可选)6.护套:热塑性弹性体(TPE)7.常规颜色:黑色(可选)特性耐候性/抗紫外线性、耐刮磨、耐酸碱、阻燃、耐油、耐水解符合 GB/T33594 与 REKRA K175 要求符合 RoHS 2.0技术参数：1.额定电压:交流 450/750V 及以下直流 1.0kV及以下 测试电压2.测试电压:3.5kV/15min3.弯曲半径 :6D4.储存温度 :45°C5.导体最高工作温度:90°C6.最小安装环境温度:-25°C型号规格绝缘材料护套材料参考电流 A成品外径 mmEV(AC)-(R) S90S903×2.5+1×0.75TPETPE1613EV(AC)-(R) S90S903×6.0+1×0.75TPETPE3216EV(AC)-(R) S90S903×2.5+2×0.75TPETPE1613EV(AC)-(R) S90S903×6.0+2×0.75TPETPE3216EV(AC)-(R) S90S905×2.5+1×0.75TPETPE1615EV(AC)-(R) S90S905×6.0+1×0.75TPETPE3220EV(AC)-(R) S90S905×2.5+2×0.75TPETPE1615EV(AC)-(R) S90S905×6.0+2×0.75TPETPE3220

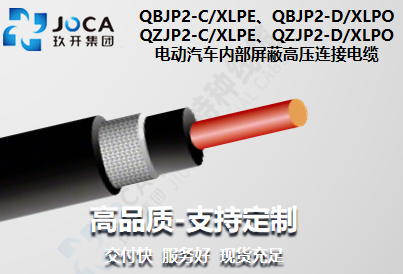

电动汽车内部屏蔽高压连接电缆
应用范围适用于电动汽车车内电池高压系统 电缆结构1. 导体：精细无氧铜丝，符合TR 型电工圆钢线或TXR 型镀锡圆钢线2. 绝缘：交联聚乙烯(XLPE)或交联聚烯烃(XLPO)3. 颜色识别：彩色(可选)4. 屏蔽：铝箔麦拉+铜网双层屏蔽5. 护套：交联聚乙烯(XLPE)或交联聚烯烃(XLPO)6. 常规颜色：彩色（可选） 特性1. 符合 QC/T 1037 和 IS0 67222. 耐油 IS0 67223. 抗撕裂 >15N/mm4. 短期老化 240h lS0 67225. 长期老化 3000h lS0 67226. 耐酸碱 168h 变化率≤ 30%7. 符合环保 RoHS 2.0 技术参数：1. 额定电压 :AC 600/DC 900、AC 1000/DC 15002. 测试电压 :AC 600/DC 900：5.0kV/5min AC 1000/DC1500：5.0kV/5min,升高至 8kV 不击穿3. 弯曲半径 :4D4. 储存温度 :40°C5. 导体最高工作温度：125°C/150°C6. 最小安装环境温度：-25°C型号规格 \(mm²\)20℃铜丝导体最大直流电阻 \(mΩ/m\)参考电流 A成品近似外径 mmQBJP2 - C/XLPE、QBJP2 - D/XLPO1.512.7154.42.57.6254.844.71435.963.14556.8101.82798.3161.161059.6250.74313811.4350.52716912.8500.36821114.9700.25926917.4型号规格 \(mm²\)20℃铜丝导体最大直流电阻 \(mΩ/m\)参考电流 A成品近似外径 mmQZJP2 - C/XLPE、QZJP2 - D/XLPO101.82799.3161.1610511.2250.74313812.5350.52716913.8500.36821116.3700.25926918.3950.196328211200.15339122.3

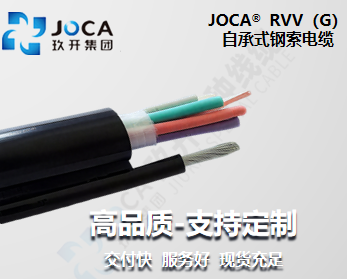

RVV（G）自承式钢索电缆
应用范围作为行车电动葫芦控制、接触器、手柄按钮连接和控制电缆,适用于干燥或潮湿的室内各种电气安装.鉴于其特殊的柔性设计,它还适用于无应力缓释可强制引导的左右非连续性运动下的安装或固定敷设.(不作为电梯电缆上下升降使用) 电缆结构1. 导体：多股精绞无氧铜丝 符合 VDE0295 CLASS 52. 绝缘：特制PVC3. 芯线颜色：多彩颜色数字表示,参照 JISC3306;黑色数字白色号码编码,符合IEC2274. 内衬层：特殊无纺布包裹缓冲5. 加强抗拉：一根或两根无扭力自承钢丝，承载运行张力6. 护套材料：特殊混合PVC7. 护套颜色：黑色 特性强抗拉性强抗撕裂强度良好的耐油性，耐磨性，耐寒性，耐候性 技术参数：1. 额定电压：≤1,5mm2：300/500V； >1,5mm2：450/750Y2. 测试电压：≤1,5mm2：2500V； >1,5mm2;3000V3. 温度范围：静态;-30℃至+70℃；挠曲:-10℃至+70℃4. 最小弯曲半径：静态：15xD(电缆外径)；挠曲：20xD(电缆外径)

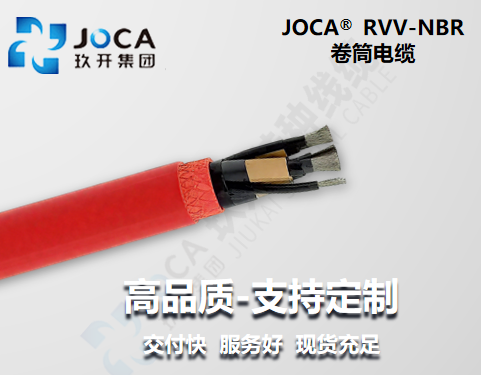

RVV-NBR 卷筒电缆
应用范围广泛应用于建筑施工垂直升降机、港口门座起重机、集装箱起重机、装船机、卸船机、大型龙门式起重机、塔式起重机等重型机械设备的连接和控制电缆，适用于干燥或潮湿的室内或室外的各种电气安装电缆结构1.导体：多股精绞无氧铜丝符合VDE0295 CLASS 5或6类标准2.绝缘：特殊混合 PVC 柔软绝缘3.芯线颜色：彩色芯线4.内衬层：特殊无纺布包裹缓冲5.加强抗拉：多股黄麻绳填充(可选)6.护套：特殊混合耐候性 PVC 护套7.护套颜色：黑色(RAL9005)特性柔性，可弯曲性抗拉,抗撕裂，性能稳定良好的耐油性，耐磨性，耐寒性，耐候性技术参数：1.额定电压：Uo/U 450/750V2.测试电压：2500V3.温度范围：固定;-30℃至+70℃； 挠曲：-10℃至±70℃4.弯曲半径：固定：8xD(电缆外径)； 挠曲：10xD(电缆外径)5.阻燃标准：符合IEC60332-1成2

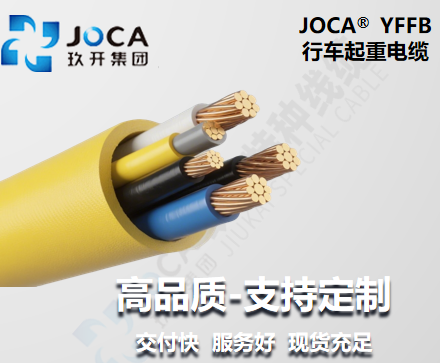

YFFB 行车起重电缆
应用范围应用于有轨行车、台车、传输机械、起重天车和各种探伤设备，也可作自承式井道或倾斜式货架的安装，动力传输及控制、照明、通讯线路的使用电缆结构1.导体：多股精绞无氧铜丝，符合VDE 0295 CLASS 5或者6类标准2.绝缘：特殊混合PVC柔软绝缘3.芯线颜色：符合227IEC+EN502144.芯线结构：一字排列或梅花排列5.加强抗拉：镀锌软钢丝（自由悬挂超过80米时）或纤维芳纶纱6.护套：特殊混合弹性PVC护套7.护套颜色：黑色（RAL9005）或灰色（RAL7001）特性抗拉，抗撕裂，性能稳定良好的耐油性、耐磨性、耐寒性、耐候性一字排列时：自用使用长度不大于35m运动速度不大于1.6/S梅花排列时：自由使用长度不大于80m运动速度不大于4-10m/s技术参数：额定电压：UO/U 450/750V测试电压：2500V温度范围：固定：-30℃至+70℃； 挠曲：-10℃至+70℃弯曲半径：固定：8XD（电缆最小边）； 挠曲：10XD（电缆最小边）阻燃标准：符合IEC60332-1
530CY港机电缆，弹性体绝缘+PUR双护套，芳纶丝加强抗拉伸，耐候耐磨抗造，适配港机动态场景，电力/信号传输稳。
应用范围港机、抓斗机、龙门吊、升降机、塔吊、斗轮堆取料机等设备的连接和控制电缆，抗耐磨、抗紫外线、防潮等场所可户外使用，高强度抗拉、负载下移动使用，适用于耐油、耐磨、耐酸碱、耐寒等场所。电缆结构1.导体：精细无氧铜丝，多股绞合导体，符合DIN VDE 0295及IEC60228中5类导体标准2.绝缘：特殊弹性体绝缘3.芯线颜色：颜色区分或数字编号区分，可根据顾客要求定制4.内护套：PUR或NBR5.抗拉元件：芳纶编织加强层6.护套：PUR7.常规颜色：黑色、黄色8.芯数范围：2~16芯9.截面范围：0.5mm2 ~70mm2技术参数：1.额定电压：0.6/1KV2.测试电压：3500V3.最小弯曲半径：固定安装：12XD； 移动安装：16XD4.使用温度：固定安装：-50℃至+105℃； 移动安装：-40℃至+90℃

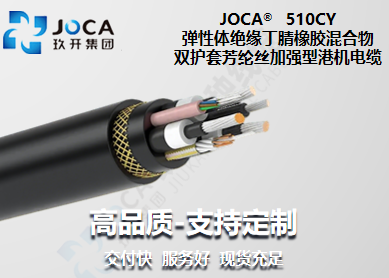

510CY 弹性体绝缘丁腈橡胶混合物双护套芳纶丝加强型港机电缆
应用范围港机、龙门吊、升降机、塔吊、斗轮堆取料机等设备的连接和控制电缆，抗耐磨、抗紫外线、防潮等场所可户外使用，高强度抗拉、负载下移动使用。 电缆结构1. 导体：精细无氧铜丝，多股绞合导体，符合DIN VDE 0295及IEC60228中5类导体标准2. 绝缘：特殊弹性体绝缘3. 芯线颜色：颜色区分或数字编号区分，可根据顾客要求定制4. 内护套：特殊定制高强度弹性体混合物5. 抗拉元件：芳纶编织加强层6. 护套：特殊定制高强度弹性体混合物7. 常规颜色：黑色、黄色8. 芯数范围：2~16芯9. 截面范围：0.5mm2 ~70mm2 技术参数：1. 额定电压：0.6/1KV2. 测试电压：3500V3. 最小弯曲半径：固定安装：12XD； 移动安装：16XD4. 使用温度：固定安装：-40℃至+90℃； 移动安装：-30℃至+80℃
LiCY PVC
应用范围测量仪器，开关柜，电子元件，发射器和接收器中的布线适用于抗电磁干扰环境电缆结构1. 导体：裸铜丝，多股细铜丝绞合导体，符合 DINVDE0295 第五类和 IEC60228 第五类规定2. 绝缘线芯：特制PVC，符合 DIN VDE 08123. 线芯颜色：黑、白、黄、绿、灰、蓝、棕、红、橙、紫、粉、黄/绿4. 屏蔽层：镀锡铜丝缠绕/编织5. 外胡层：特制PVC 技术参数： 1. 额定电压：工作电压<50V AC2. 峰值工作电压：350V（非用于动力系统）3. 测试电压：300V4. 温度范围：静态：-30℃至+80℃； 挠曲：-5℃至+80℃5. 最小弯曲半径：静态：5XD（电缆直径）； 挠曲：10XD（电缆直径）6. 绝缘电阻：>10GΩXcm7. 符合标准：DIN VDE 0812型号规格近似外径 mm电缆近似重量 \(kg/km\)LiCY0.142.65.1LiCY0.253.16.4LiCY0.53.410.8LiCY0.753.713.4LiCY14.517LiCY1.54.925.6LiCY2.55.838.7
LiYCY(TP)柔性对绞数据传输电缆
应用范围1. 对绞电缆用于需要去电耦的电路2. 干燥或潮温的室内环境3. 伺服设备的信号系统4. 机械、智能装备及电子、计算机的测量和控制部分5. 不适合露天环境使用6. 耐油脂7. 耐压等级不适合动力系统应用8. 柔软电缆可偶尔非连续性移动使用9. 高密度编制具有较强的抗电气干扰性能 电缆结构1. 导体：裸铜丝，多股细铜丝绞合导体，符合 DINVDE0295 第五类和 IEC60228 第五类规定2. 绝缘线芯：特制PVC，符合 DIN VDE 0207第四部分规定3. 线芯颜色：色码符合 DIN 47100 规定4. 成缆：最优节距成对绞合5. 包覆：成缆线芯用薄膜缠绕包覆6. 屏蔽：镀锡铜丝编制屏蔽7. 护套颜色：灰色（PAL7032） 技术参数： 1. 峰值工作电压：250V(0.14mm2)；300V(≥0.25mm2)2. 测试电压：1200V(0.14mm2)；1500V(>0.25mm2)3. 互电容：0.14mm2约120nF/km ≥0.25mm2约150 nF/km4. 感抗：约0.65 mH/km5. 绝缘电阻：>20GΩxcm6. 温度范围：静态：-30℃至+80℃；挠曲：-5℃至+70℃7. 最小弯曲半径：静态：6XD(电缆直径)；挠曲：15XD(电缆直径)8. 符合标准：DIN VDE 0812 0814 型号规格近似外径（mm）电缆近似重量（kg/km）LiYCY TP1×2×0.143.9520.4LiYCY TP2×2×0.145.7742.85LiYCY TP3×2×0.146.4252.1LiYCY TP4×2×0.146.8759.7LiYCY TP5×2×0.147.6273.79LiYCY TP6×2×0.148.3287.57LiYCY TP1×2×0.254.2226.02LiYCY TP2×2×0.256.2256.25LiYCY TP3×2×0.256.9462.55LiYCY TP4×2×0.257.4781.2LiYCY TP5×2×0.258.2690.82LiYCY TP6×2×0.259.07109.47LiYCY TP1×2×0.344.8234.52LiYCY TP2×2×0.346.8462.69LiYCY TP3×2×0.347.6480.25LiYCY TP4×2×0.348.2697.86LiYCY TP5×2×0.349.14113.84LiYCY TP6×2×0.3410.05136.08LiYCY TP1×2×0.55.3742.76LiYCY TP2×2×0.57.882.48LiYCY TP3×2×0.58.8105.43
LiYY(TP)
应用范围1. 对绞电缆用于需要去电耦的电路2. 干燥或潮温的室内环境3. 伺服设备的信号系统4. 机械、智能装备及电子、计算机的测量和控制部分5. 不适合露天环境使用6. 耐油脂7. 耐压等级不适合动力系统应用8. 柔软电缆可偶尔非连续性移动使用9. 可小弯曲半径使用 电缆结构1. 导体：裸铜丝，多股细铜丝绞合导体，符合 DINVDE0295 第五类和 IEC60228 第五类规定2. 绝缘线芯：特制PVC符合 DINVDE 0207第四部分规定3. 线芯颜色：色码符合 DIN 47100 规定4. 成缆：最优节距成对绞合5. 包覆：成缆线芯用薄膜缠绕包覆6. 护套及颜色：特制 PVC灰色 技术参数： 1. 峰值工作电压：250V(0.14mm2)；300V(≥0.25mm2)2. 测试电压：1200V(0.14mm2)；1500V(>0.25mm2)3. 互电容：0.14mm2约120nF/km ≥0.25mm2约150 nF/km4. 感抗：约0.65 mH/km5. 绝缘电阻：>20GΩxcm6. 温度范围：静态：-30℃至+80℃；挠曲：-5℃至+70℃7. 最小弯曲半径：静态：4XD(电缆直径)；挠曲：10XD(电缆直径)8. 符合标准：DIN VDE 0812 0814 型号规格近似外径 mm电缆近似重量 \(kg/km\)LiYY(TP)2×2×0.144.823LiYY(TP)3×2×0.144.929LiYY(TP)4×2×0.145.536LiYY(TP)5×2×0.145.743LiYY(TP)6×2×0.146.255LiYY(TP)10×2×0.14887LiYY(TP)12×2×0.148.2103LiYY(TP)16×2×0.149.1138LiYY(TP)2×2×0.256.128LiYY(TP)3×2×0.256.242LiYY(TP)4×2×0.256.951LiYY(TP)6×2×0.257.870LiYY(TP)8×2×0.259.286LiYY(TP)10×2×0.2510.3115LiYY(TP)2×2×0.57.954LiYY(TP)3×2×0.5871LiYY(TP)4×2×0.58.796LiYY(TP)8×2×0.512.2177LiYY(TP)10×2×0.513.2218
980CY.TP
应用范围工业机器人扭转使用，可以接触油污环境使用。高度耐磨、耐刻痕场所，适用于机器人手臂本体上，耐腐蚀、酸碱、恶劣环境使用。高速移动使用场合，优越的抗震动性能。符合EMC要求的铜丝屏蔽，防止电磁干扰。 电缆结构1. 导体：精细无氧铜丝，多股绞合导体，符合DIN VDE 0295及IEC 60228中6类导体标准。2. 绝缘：热塑性弹性体。3. 芯线颜色：颜色区分或数字编号区分，可根据顾客要求定制。4. 绞合：芯线绞合成对5. 屏蔽：镀锡铜丝屏蔽6. 护套：PUR7. 常规颜色：黑色、灰色、橙色。 技术参数：1. 额定电压：30V、300V、600V测试电压：500V、2000V2. 最小弯曲半径：固定安装：4xD移动安装：6xD3. 摇摆测试：弯曲频次：60次/分钟弯曲角度：±90o 4. 扭转测试：扭转频次：60次/分钟扭转角度：±180o 5. 使用温度：固定安装：-50℃~+105℃移动安装：-40℃~+90℃ 型号芯数 × 标称截面 \(mm²\)近似外径 mm近似重量 \(kg/km\)980CY.TP2×2×0.146.144980CY.TP3×2×0.146.654980CY.TP4×2×0.147.766980CY.TP5×2×0.14775980CY.TP6×2×0.148.388980CY.TP7×2×0.14992980CY.TP2×2×0.26.651980CY.TP3×2×0.26.965980CY.TP4×2×0.27.680980CY.TP5×2×0.28.292980CY.TP6×2×0.28.9108980CY.TP7×2×0.29.5113980CY.TP2×2×0.256.866980CY.TP3×2×0.257.482980CY.TP4×2×0.257.9104980CY.TP5×2×0.258.7120980CY.TP6×2×0.259.1141980CY.TP7×2×0.259.1148980CY.TP2×2×0.3870980CY.TP3×2×0.38.488980CY.TP4×2×0.39.1111980CY.TP5×2×0.310129980CY.TP6×2×0.310.8152980CY.TP7×2×0.310.8160980CY.TP2×2×0.34877980CY.TP3×2×0.348.498980CY.TP4×2×0.349.1120980CY.TP5×2×0.3410140980CY.TP6×2×0.3410.8165980CY.TP7×2×0.3410.8175980CY.TP2×2×0.48.378980CY.TP3×2×0.48.7100
900CY.P
应用范围机械制造、机床设备、自动化生产线移动单元的应用。高度油污环境使用，机械自动化安装工程，同服驱动，测量和控制技术系统。高度负载下移动使用场合，符合EMC要求的铜丝屏蔽，防止电磁干扰。电缆结构1.导体：精细无氧铜丝，多股绞合导体，符合DIN VDE 0295及IEC 60228中6类导体标准。2.绝缘：特种PVC混合物。3.芯线颜色：颜色区分或数字编号区分，可根据顾客要求定制。4.屏蔽：镀锡铜丝编制屏蔽5.护套：特殊定制高强度弹性体混合物。6.常规颜色：黑色、灰色、橙色。技术参数：1.额定电压：300/300V、300/500V、450/750V、0.6/1KV测试电压：1500V、2000V、2500V、3500V2.最小弯曲半径：固定安装：6xD移动安装：8xD3.移动速度：≤5m/s4.使用寿命：≥1200万次5.使用温度：固定安装：-30℃~+105℃ 移动安装：-10℃~+90℃型号芯数 × 标称截面 \(mm²\)近似外径 mm近似重量 \(kg/km\)900CY.P2×0.144.326900CY.P3×0.144.528900CY.P4×0.14535900CY.P5×0.145.339900CY.P6×0.145.644900CY.P7×0.146.253900CY.P8×0.146.560900CY.P9×0.146.965900CY.P10×0.147.375900CY.P12×0.14885900CY.P14×0.148.5100900CY.P16×0.148.9107900CY.P2×0.24.528900CY.P3×0.24.934900CY.P4×0.25.238900CY.P5×0.25.543900CY.P6×0.26.653900CY.P7×0.27.160900CY.P8×0.27.868900CY.P9×0.28.579900CY.P10×0.28.988900CY.P12×0.29.9101900CY.P14×0.210.9119900CY.P16×0.211120900CY.P2×0.255.232900CY.P3×0.255.536900CY.P4×0.255.942900CY.P5×0.256.450900CY.P6×0.256.958900CY.P7×0.257.466900CY.P8×0.258.178900CY.P9×0.258.887900CY.P10×0.258.298900CY.P12×0.259112900CY.P14×0.259.7140900CY.P16×0.2510143900CY.P2×0.3534900CY.P3×0.35.238900CY.P4×0.35.545900CY.P5×0.36.154900CY.P6×0.36.562900CY.P7×0.36.971900CY.P8×0.37.584900CY.P9×0.3894900CY.P10×0.38.6109900CY.P12×0.39.3121900CY.P14×0.310150900CY.P16×0.310.4156900CY.P2×0.34535900CY.P3×0.345.239900CY.P4×0.345.546900CY.P5×0.346.156900CY.P6×0.346.564900CY.P7×0.346.974900CY.P8×0.347.587900CY.P9×0.34897900CY.P10×0.348.6113900CY.P12×0.349.3125900CY.P14×0.3410155900CY.P16×0.3410.4162900CY.P2×0.45.642900CY.P3×0.45.848900CY.P4×0.46.459900CY.P5×0.46.968900CY.P6×0.47.480900CY.P7×0.48.195900CY.P8×0.48.6107900CY.P9×0.49.2120900CY.P10×0.410139900CY.P12×0.411164900CY.P14×0.411.9200900CY.P16×0.412.3205900CY.P2×0.56.353900CY.P3×0.56.662900CY.P4×0.57.175900CY.P5×0.57.988900CY.P6×0.58.4102900CY.P7×0.59.3123900CY.P8×0.59.9138900CY.P9×0.510.5156900CY.P10×0.511.7185900CY.P12×0.513206900CY.P14×0.514248900CY.P16×0.514.3264900CY.P2×0.756.763900CY.P3×0.757.174900CY.P4×0.757.794900CY.P5×0.758.4106900CY.P6×0.759.1129900CY.P7×0.759.9149900CY.P8×0.7510.9179900CY.P9×0.7512202900CY.P10×0.7512.7232900CY.P12×0.7514.1267900CY.P14×0.7515.3316900CY.P16×0.7515.7333900CY.P2×1.07.276900CY.P3×1.07.696900CY.P4×1.08.3116900CY.P5×1.09136900CY.P6×1.09.8159900CY.P7×1.010.6193900CY.P8×1.011.8220900CY.P9×1.013255900CY.P10×1.013.6293900CY.P2×1.58.3102900CY.P3×1.58.8129900CY.P4×1.59.7158900CY.P5×1.510.6189900CY.P6×1.511.7228900CY.P7×1.512.6264900CY.P8×1.513.9309900CY.P9×1.515.3358900CY.P10×1.516.3410900CY.P2×2.510.2167900CY.P3×2.510.8204900CY.P4×2.512251900CY.P5×2.513.2299900CY.P6×2.514.4362900CY.P7×2.515.7430900CY.P8×2.517.4512900CY.P9×2.519.3591900CY.P10×2.520.4678900CY.P2×4.012.1218900CY.P3×4.012.9266900CY.P4×4.014.2342900CY.P5×4.015.7403900CY.P6×4.017.2486
